LED 大屏技术全解析：从规格到系统搭建
在当今数字化信息展示的时代，LED大屏凭借其出色的视觉效果在众多领域广泛应用。了解 LED大屏的相关技术知识，对于实现高质量的信息展示至关重要。下面就简单介绍下LED大屏几大要点。

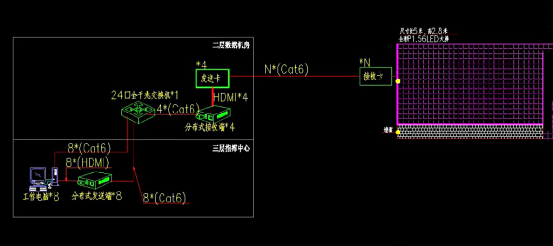

1、LED大屏分布式系统图
2、LED大屏现在常用规格：
LED 大屏按点间距可分为多种规格，不同规格适用于不同的场景。
室内小间距
- P0.9：像素间距极小，画面非常细腻清晰，适用于对显示效果要求极高的室内场所，如高端会议室、指挥中心、安防监控中心等，可近距离观看。
- P1.25：常用于大型会议室、展厅、演播室等，能呈现出高质量的图像和视频内容，在较近距离观看时也能保证画面的清晰度和细腻度。
- P1.56：可满足一些对空间和预算有一定要求，但仍需要较高清晰度的室内环境，如中型会议室、酒店宴会厅等。
- P1.875：在室内场所如商场中庭、大型活动现场等能提供较好的视觉效果，观看距离一般在数米到十几米之间。
室内常规间距
- P2：是室内常用的规格之一，适用于商场、酒店、学校等场所的室内显示屏，可实现高清效果，价格相对较为亲民。
- P2.5：应用较为广泛，可用于室内外多种场景，如室内的展览馆、体育馆以及户外的广告大屏等，具有较好的性价比。
- P3：广泛应用于室内场馆、商场等，显示效果较好，价格相对较低，是一种性价比较高的选择，在较大的室内空间中能满足较远观看距离的需求。
户外常规间距
- P3：在户外广告、商业广场、车站等场所较为常见，既能保证一定的显示清晰度，又能承受户外环境的考验，成本相对较低。
- P4：适用于户外广告、车站、码头等场所，具有较好的视觉效果和图像细腻度，能在较远距离吸引观众的注意力。
- P5：常用于户外大型广告牌、体育场馆的计分牌、建筑外立面的广告大屏等，具有较高的亮度和广泛的视角，可满足远距离观看需求。
- P6：适用于户外复杂环境，具有良好的防护性能和耐用性，可用于高速公路旁的广告屏、户外大型活动现场的显示屏等。
- P8：在户外远距离观看的场景中应用较多，如大型户外广场、楼顶广告牌等，其成本相对较低，亮度较高，能在强光下保持较好的可视性。
- P10：常用于户外远距离观看的大型广告屏、交通诱导屏等，具有较高的亮度和较大的点间距，适合在较远距离观看，价格相对较低。

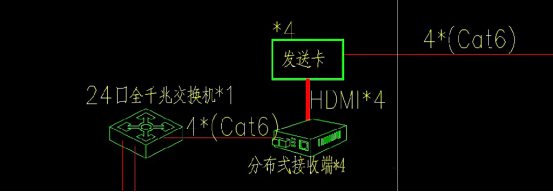

3、确定发送卡数量
每个大屏发送卡接一台分布式接收端设备，发送卡数量确定，与它的像素参数有关（720P,1080P）,LED大屏像素与LED灯距有关。

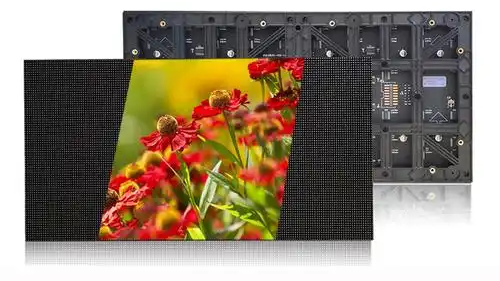

4、LED面积大小确定：（模组多少，灯珠多少）
LED大屏比例是16:9=宽：高；
LED大小面积由很多单元模组组成LED每个单元模组由灯珠组成，像素高度与一块模组上灯珠数量多少有关，P2,P3就是指2个灯珠距离2mm，3mm；

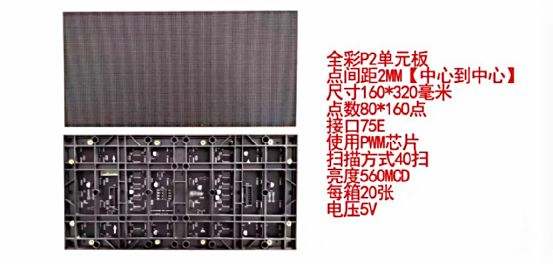

以一块宽320mm*高160mm的P2模组显示分辨率为例；
一块模组灯珠数量为=宽的灯珠数量(320/2)*高的灯珠数量(160/2)=12800颗灯珠；
5、如何计算LED大屏的单元模组
如果有宽4米，高2.25米的墙面要做一块全彩P2的LED大屏怎么算单元模组呢？
- 宽可配置的模组数为 4000mm/320mm = 12.5 块，可选择配 12 块或 13 块；
- 高可配置的模组数为 2250mm/160mm = 14.06 块，可选择配 14 块或 15 块。
所以该大屏的模组组成可能是宽 12 块高 14 块单元模组（320mm160mm），或者宽 13 块高 15 块单元模组（320mm160mm）。
宽4米，高2.25米P2大屏模组组成；
- 宽12块*高14块单元模组（320mm*160mm）；
- 宽13块*高15块单元模组（320mm*160mm）；
6、发送卡具体数量怎么算
市面上主流发送卡为4K或2K;4k
分辨率：4096×2160 / 3840×2160@60Hz
2k分辨率：1920×1200@60Hz；
结合上述，2k指的是像素，像素就是指单元内灯珠多少。
2K分辨率：1920×1200@60Hz；灯珠数量=1920*1200=2304000颗；
一张 2K 分辨率发送卡可管理 2304000 颗灯珠，通过灯珠与模组、LED 大屏面积的关系，可推算出所需发送卡数量。
7、分布式接收端与视频源确定
例如，若有 8 台工作电脑作为视频源，就需要 8 台分布式接收端设备，且每个大屏发送卡需连接一台分布式接收端设备，从而构建起完整的 LED 大屏分布式系统，确保信息的稳定传输与准确显示。
LED 大屏技术涉及规格选择、面积与模组计算以及发送卡和分布式接收端的合理配置等多个方面，只有全面掌握这些知识，才能在实际应用中打造出满足需求的高质量 LED 大屏显示系统。
